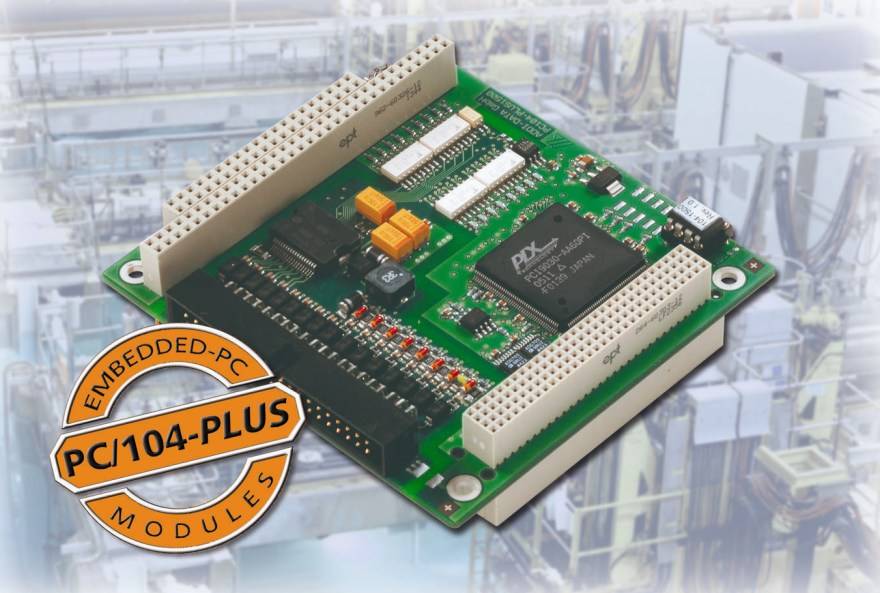

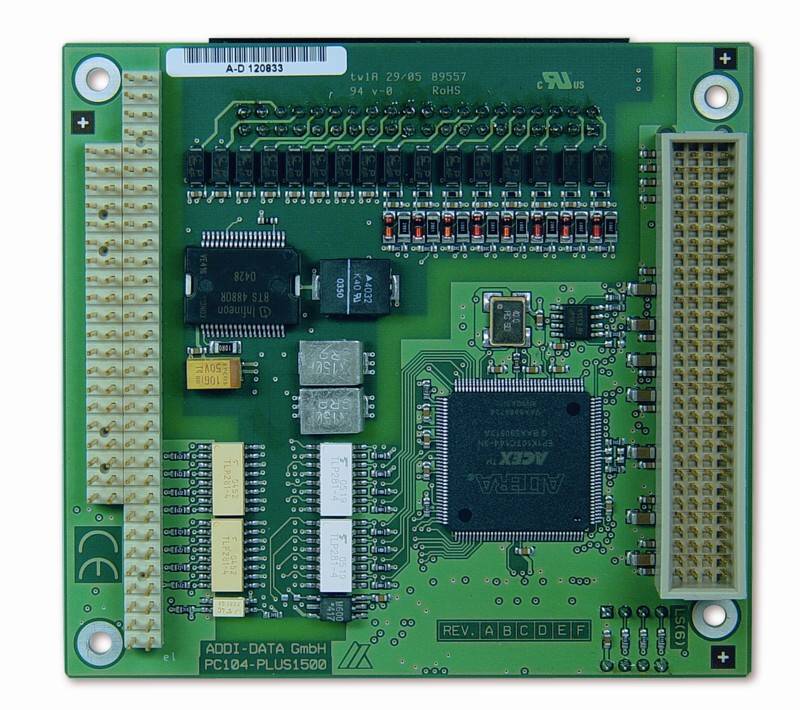

Egmont Instruments - Addi-Data - Karty wejść i wyjść cyfrowych 24V

16 wejść cyfrowych, w tym 2 przerywające
pierwsze wejście może racować jako licznikowe (opis poniżej)
napięcie nominalne 24V / prąd 3.9mA
zabezpieczenie przed odwrotnym podłączeniem napięć
filtry na wejściach
opóźnienie sygnału 70µs (24V) lub 40µs (wejścia przerywające)
maksymalna częstotliwość 5kHz
izolacja galwaniczna 1000V
1 wejście licznikowe 16-bitowe
napięcie nominalne 24V / prąd 6mA
zabezpieczenie przed odwrotnym podłączeniem napięć
filtr na wejściu
opóźnienie sygnału 40µs
maksymalna częstotliwość 100kHz
izolacja galwaniczna 1000V
16 wyjść cyfrowych
napięcie nominalne 24V / prąd 150mA
filtry na wyjściach
napięcie zasilania podawane z zewnątrz 11V-36V
maksymalny prąd dla 8 wyjść 1.5A
izolacja galwaniczna 1000V
1 układ czasowy / układ nadzoru watchdog 12-bitowy
1 układ czasowy 12-bitowy
PC/104-PLUS / PCI 2.1 32-bit 5V
złącze szpilkowe 40-pin M (sygnały cyfrowe)
złącze D-Sub 37-pin M na taśmie FB104-1500 (sygnały cyfrowe)
zakres temperatur pracy 0°C-60°C
wymiary 90 x 96 mm
oprogramowanie:
- sterowniki czasu rzeczywistego Windows 98/NT/2000/XP
- sterowniki Linux kernel 2.4.2, Windows 95/98/NT/2000/XP
- uniwersalny sterownik Addipack
- przykłady i pliki do LabView 5.01, LabWindows/CVI
- przykłady do kompilatorów Microsoft VC++ 5.0, Borland C++ 5.01, Visual Basic 5.0, Delphi 4.0
- przykłady i pliki do RTX
opcjonalne akcesoria przyłączeniowe:
- FB104-1500 - taśma dla sygnałów cyfrowych
- PX901-D, PX901-DG, PX9000 - zaciski śrubowe dla sygnałów cyfrowych
- PX8500-G - wyjścia przekaźnikowe
- ST010 - kabel ekranowany, pary skrętek, 2m, dla sygnałów cyfrowych
- ST010-S - kabel ekranowany, pary skrętek, 2m, dla sygnałów cyfrowych, na wyższe prądy
- ST011 - kabel ekranowany, pary skrętek, 5m, dla sygnałów cyfrowych
- ST011-S - kabel ekranowany, pary skrętek, 5m, dla sygnałów cyfrowych, na wyższe prądy
- ST021 - kabel łączący CPCI-1500 z PX8500, ekranowany, pary skrętek, 2m
- ST022 - kabel łączący PX8500 z PX901, ekranowany, pary skrętek, 2m
- ST8500 - taśma do kaskadowania dwóch PX8500
