- wejścia sygnałowe analogowe
- 2 wejścia BNC
- rozszerzenie do 4 wejść przez równoległe synchroniczne sprzężenie 2 modułów kablem CS1020
- maksymalne próbkowanie 100MS/s
- zwiększenie do 200MS/s dla pracy 1-kanałowej (kanały A i B w przeplocie) przez zastosowanie 5ns analogowej linii opóźniającej CS1010
- minimalne próbkowanie 1500S/s
- pasmo przenoszenia do 100MHz (-3dB)
- włączany filtr antyaliasingowy 5 rzędu 20MHz
- rozdzielczość:
10 bitów - standard
12 bitów - opcja CS712U lub CS712
14 bitów - opcja CS714U lub CS714
- zakresy napięć ±20mV – ±20V, pełna skala, sonda x1
- sprzęganie wejścia AC, DC, GND
- impedancja wejściowa 1MΩ / 20pF
- zabezpieczenie wejść do 300Vrms (420Vpeak, wypełnienie <50%, długość impulsu <100ms)
- pamięć:
4MS / kanał - standard
8MS / kanał - opcja CS800
- układ wyzwalania
- 2 układy wyzwalania
- źródło: kanał A, kanał B, sygnał zewnętrzny, wejście synchronizacji, wejścia cyfrowe 1-8
- tryby wyzwalania: poziom, zbocze opadające lub narastające, wzorzec cyfrowy, długość impulsu, okno napięcia, zliczanie
- generator sygnałowy CS700A (opcjonalny)
- 1 wyjście BNC
- maksymalne próbkowanie 50MS/s
- metoda generowania - DDS (Direct Digital Synthesis)
- przebiegi: sinus, trójkąt, prostokąt
- pasmo:
sinus, prostokąt - 0.003Hz – 10MHz
trójkąt - 0.003Hz – 1MHz
- zakres napięć 100mVpp – 5Vpp z offsetem DC
- rozdzielczość 10mV
- offset DC ±4V
- impedancja 50Ω
- dane fizyczne

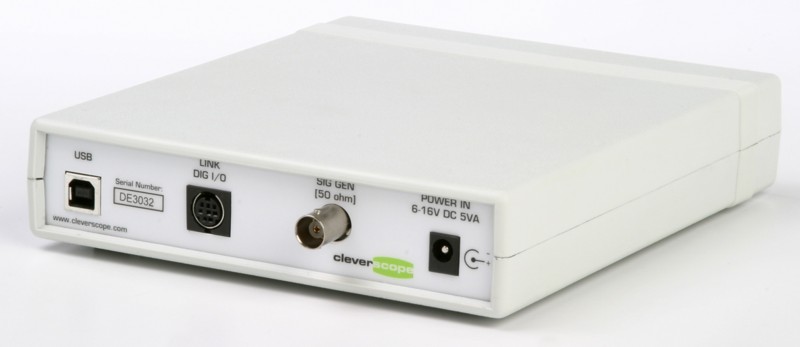

- interfejs USB 2.0 High Speed (480 Mbit/s)
- zasilanie zewnętrzne 6-20VDC, moc 6W, zasilacz 100-240VAC, 50-60Hz
- wymiary 153mm x 195mm x 35mm
- waga 1.6kg (komplet)
- opcjonalne moduły wewnętrzne
- CS712U - moduł próbkujący 12-bitowy, montowany fabrycznie zamiast modułu 10-bitowego
- CS712 - moduł próbkujący 12-bitowy, montowany samodzielnie w miejsce modułu 10-bitowego
- CS714U - moduł próbkujący 14-bitowy, montowany fabrycznie zamiast modułu 10-bitowego
- CS714 - moduł próbkujący 14-bitowy, montowany samodzielnie w miejsce modułu 10-bitowego
- CS800 - rozszerzenie pamięci do 8MS, montowane fabrycznie
- CS810 - moduł zewnętrznego zegara
- CS700A - generator sygnałowy
- opcjonalne akcesoria
- CS1001 - sonda analogowa 1x/10x, 250MHz
- CS1002 - sonda analogowa 100x, 250MHz
- CS1003 - sonda analogowa 1000x, 50MHz
- CS1030 - sonda analogowa różnicowa 20x/50x/200x, 25MHz, 1300Vmax
- CS1031 - sonda analogowa różnicowa 100x/200x/500x/1000x, 50MHz, 6500Vmax
- CS1010 - analogowa linia opóźniająca 50Ω 5ns, łącząca kanały A i B w przeplocie do pracy 1-kanałowej, zwiększenie próbkowania do 200MS/s
- CS1020 - kabel do równoległego synchronicznego sprzężenia 2 modułów, rozszerzenie do 4 wejść analogowych i 16 cyfrowych
- CS1040 - izolowany kabel USB 1.1, izolacja minimum 2.5kV
- oprogramowanie
- sterowniki pod Windows 98/NT/2000/XP/Vista/Vista64

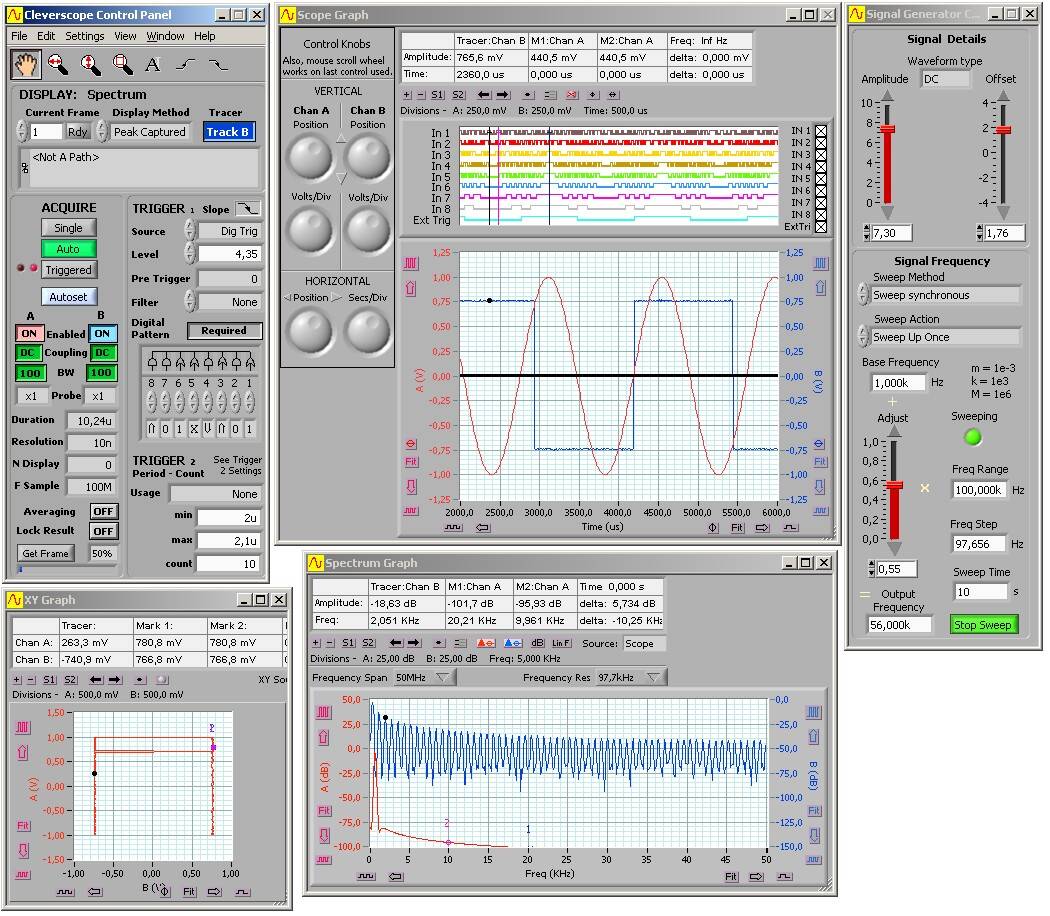

- oprogramowanie aplikacyjne CS300 pod Windows XP/Vista/Vista64
- oprogramowanie aplikacyjne Cleverscope pod Windows 98SE/XP na Pentium I i II

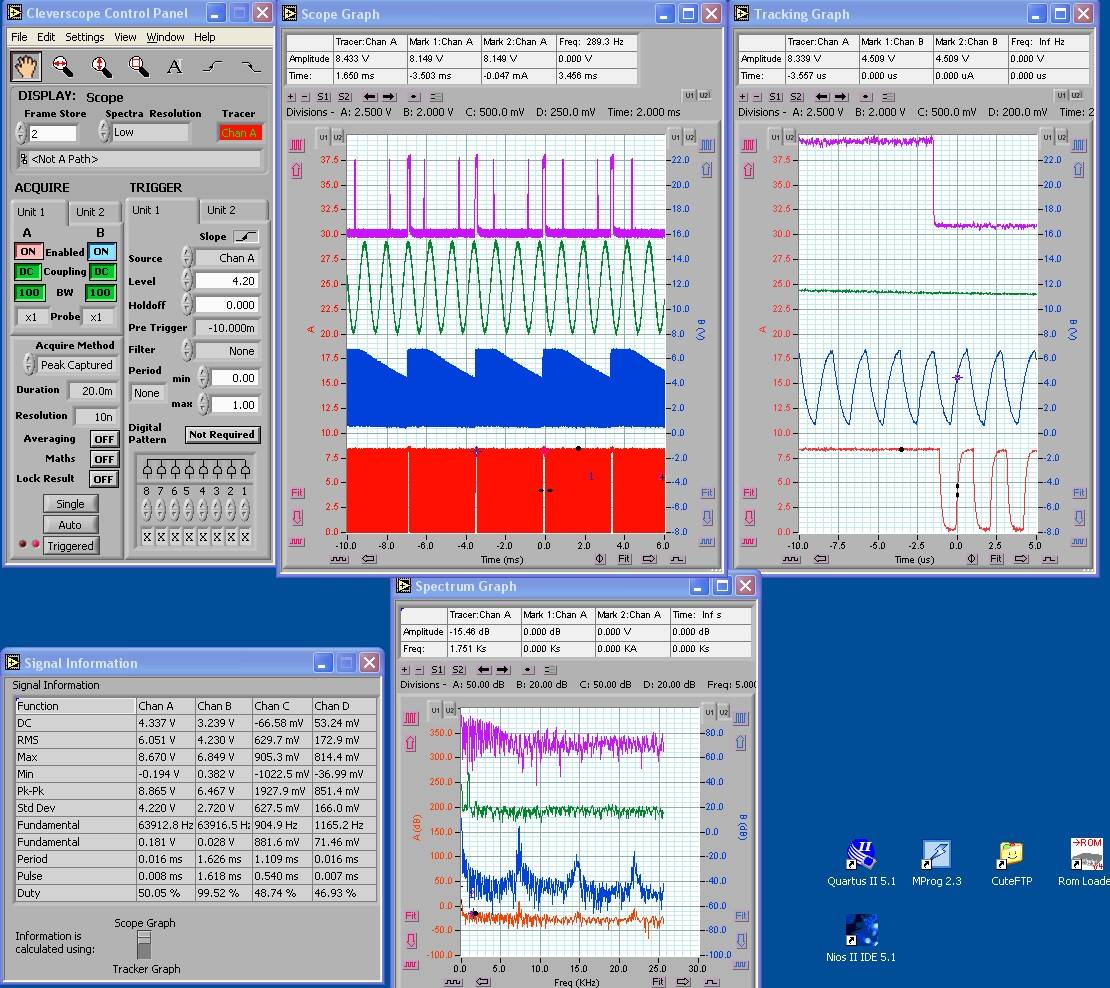

- oprogramowanie aplikacyjne do pracy 4-kanałowej Cleverscope4
- narzędzia dla programistów: biblioteka DLL Windows XP/Vista, przykłady do NI LabView 7.1, 8.2, 8.5, NI LabWindows/CVI, Borland Delphi 5, Borland C++ Builder 6, Microsoft Visual Studio C++ 2005, Microsoft Visual Studio C# 2005
- zakres dostawy

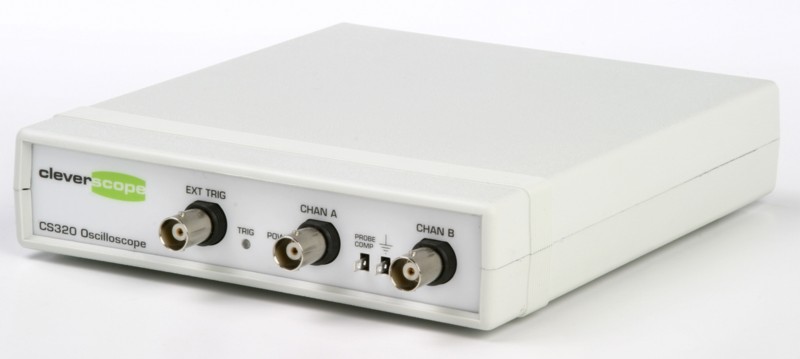

- moduł CS320A
- zasilacz sieciowy z kablem
- 2 sondy oscyloskopowe CS1001 1x/10x, 250MHz
- kabel USB
- płytka CD z oprogramowaniem aplikacyjnym CS300
- instrukcja instalacji CS320A
|
