Specyfikacja

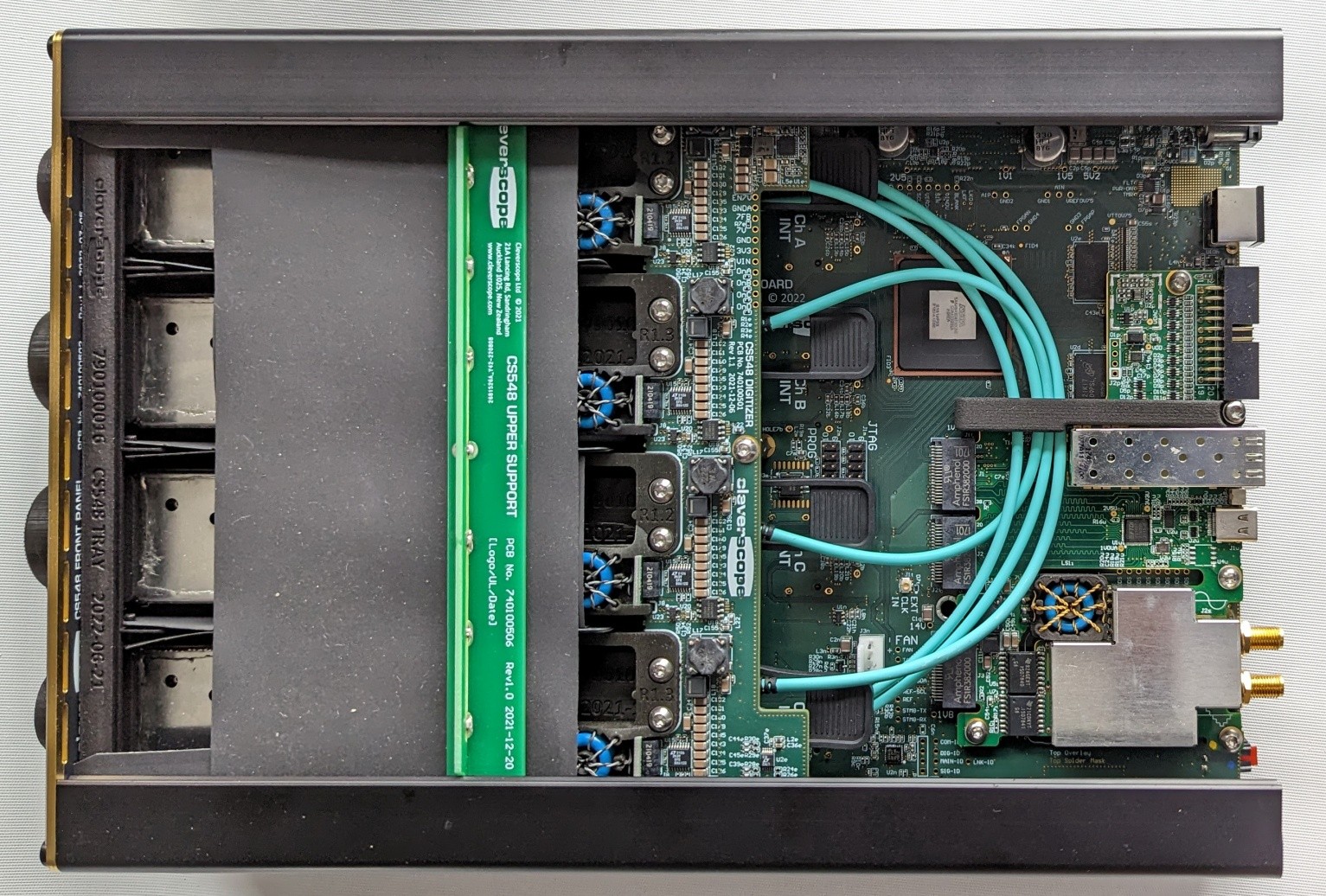

Cleverscope CS548 - opis producenta
Cleverscope CS548 - wideo producenta
|
 |

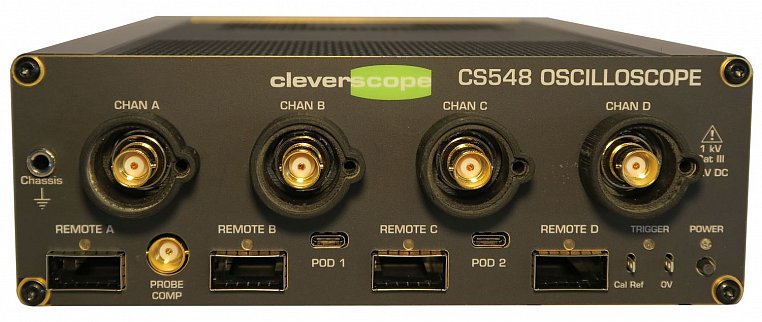

- wejścia sygnałowe analogowe

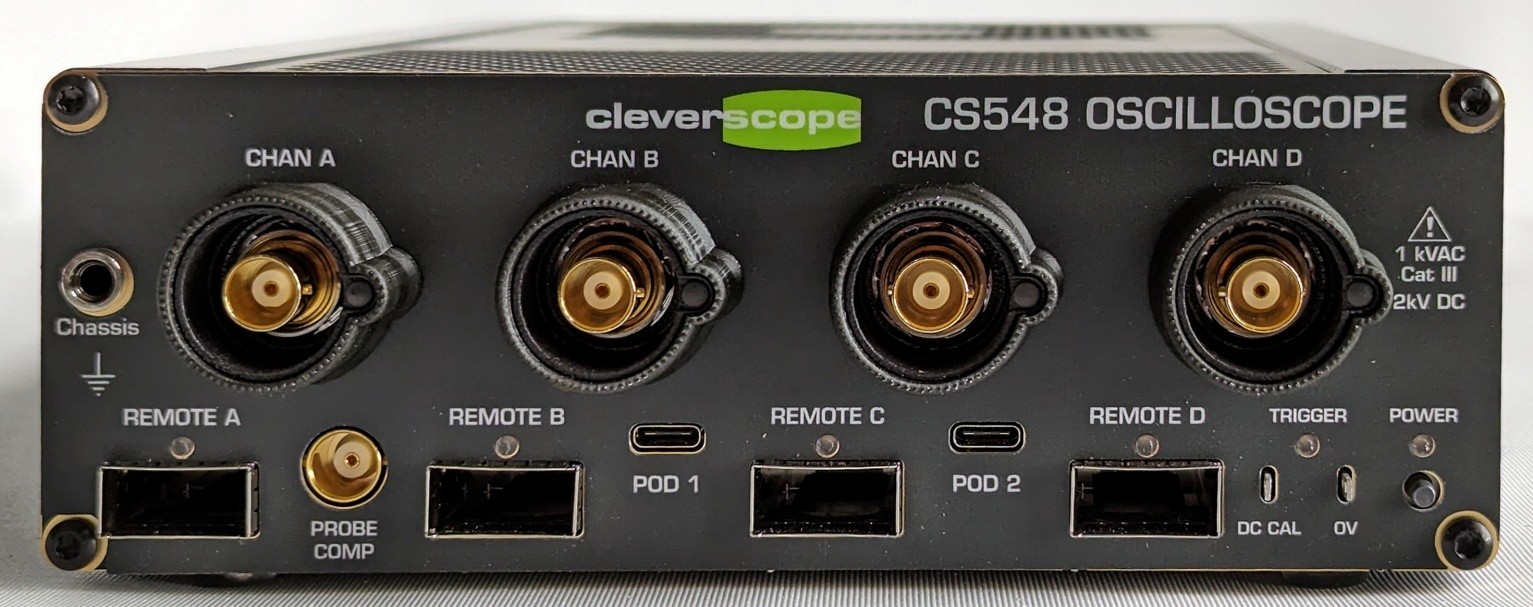

- 4 wejścia BNC, lub w wersji uproszczonej 3, 2 lub 1
- napięcie izolacji 2kV do masy i między kanałami

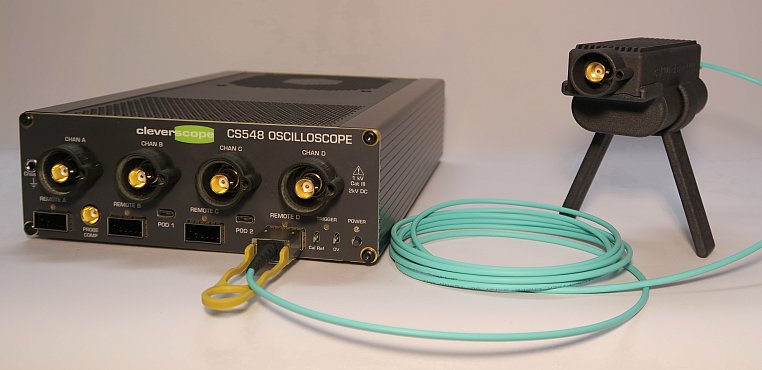

- napięcie izolacji 30kV do masy i między kanałami (Cat II), przez zewnętrzny digitizer CS1200
- możliwość podłączenia 1-4 zewnętrznych digitizerów CS1200
- możliwość wybrania pracy kanału wewnętrznego lub zewnętrznego digitizera
- CMRR:
>120dB dla 1MHz
>115dB dla 10MHz
>100dB dla 50MHz
- maksymalne próbkowanie 500MS/s/kanał
- równoczesne próbkowanie wszystkich wejść analogowych i wejść cyfrowych
- pasmo przenoszenia 200MHz (-3 dB)
- płaskość widmowa 0,5dB w paśmie 0-160MHz
- rozdzielczość 14 bitów
- zakresy napięć ±0.8V, ±8V
- impedancja wejściowa 1MΩ / 22pF
- pamięć całkowita 500MS
- ENOB (rms) 11,6 bitów lub 1 część na 3300, wejścia otwarte
- liczba użytecznych bitów 10,3 bitów lub 1 część na 1300, wejścia otwarte
- możliwość równoległego, synchronicznego łączenia modułów
- wejścia sygnałowe cyfrowe
- 8 wejść w układzie 2 x 4 wejścia
- CMTI 100V/nµs
- próg wejściowy max 2.3V narastający, 0.9V opadający
- pojemność izolacji < 5pF, do uziemienia obudowy, przy 1MHz
- napięcie robocze izolacji:
880VDC (600VACrms), wzmocniona izolacja, EN 61010-1
1130VDC, wzmocniona izolacja, CSA i IEC 60950-1
- maksymalna szybkość transferu 100Mbps
- opóźnienie propagacji 13ns (typowo)
- generator sygnałowy
- zakres częstotliwości wyjściowych DC-65MHz, -3dB dla 65MHz na wyjściu filtrowanym
- wyjścia SMA niefiltrowane i filtrowane, niefiltrowane dla sygnałów o dużej szybkości narastania (AWB lub fala prostokątna), filtrowane zawiera filtr rekonstrukcyjny zapewniający minimalne wprowadzenie zegara próbkowania do sygnału
- CMRR:
>100dB dla 1MHz
> 95dB dla 10MHz
> 90dB dla 50MHz
- CMTI 100kV/µs
- napięcie izolacji 880VDC (600VACrms robocze), wzmocniona izolacja, IEC 61010-1, Cat.III
- czas narastania/opadania na wyjściu niefiltrowanym 3,2ns, w pełnym zakresie
- płaskość sygnału sinusoidalnego:
±0,2dB dla 0-20MHz, wyjścia filtrowane i niefiltrowane, zakończenie 50Ω
+0,2 - 3 dB dla 20-65MHz, wyjście niefiltrowane
- rozdzielczość przetwornika DAC 12 bitów
- rozdzielczość NCO 24 bity, rozdzielczość 10,7Hz dla 180MS/s
- amplituda wyjściowa ±1mV - ±3,5V p-p, programowana rozdzielczość 1mV, ograniczona do całkowitego zakresu ±3,5V łącznie z przesunięciem
- przesunięcie wyjściowe 0 - ±3,5V p-p, programowane, rozdzielczość 1mV
- szum wyjściowy < 100µVrms
- SFDR > 84dBc dla 10MHz
- IMD > 88dBc dla 10MHz
- HD2+3 < -77dBc dla 10MHz
- pamięć sygnałów arbitralnych 4kS, przy użyciu AD9102
- szybkość próbkowania 180MS/s, programowalna szybkość próbkowania 1S/s - 180MS/s
- lista wartości częstotliwości 2k
- obwiednia może być modulowana amplitudowo
- generator wzorców - okres startowy, okres wyjściowy, okres końcowy, liczba powtórzeń wzorca
- wejście wyzwalania - z FPGA, FPGA może wyzwalać wzorzec w oparciu o wyzwalanie kanału lub inne zdarzenie

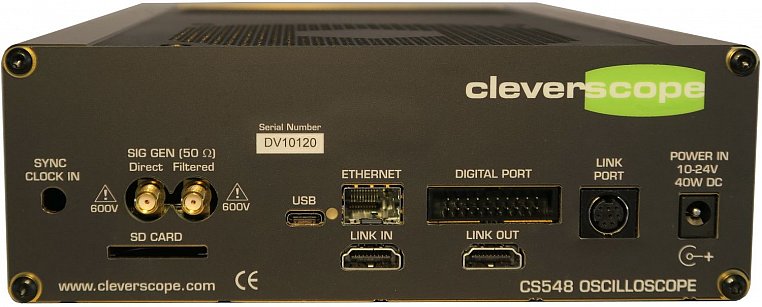

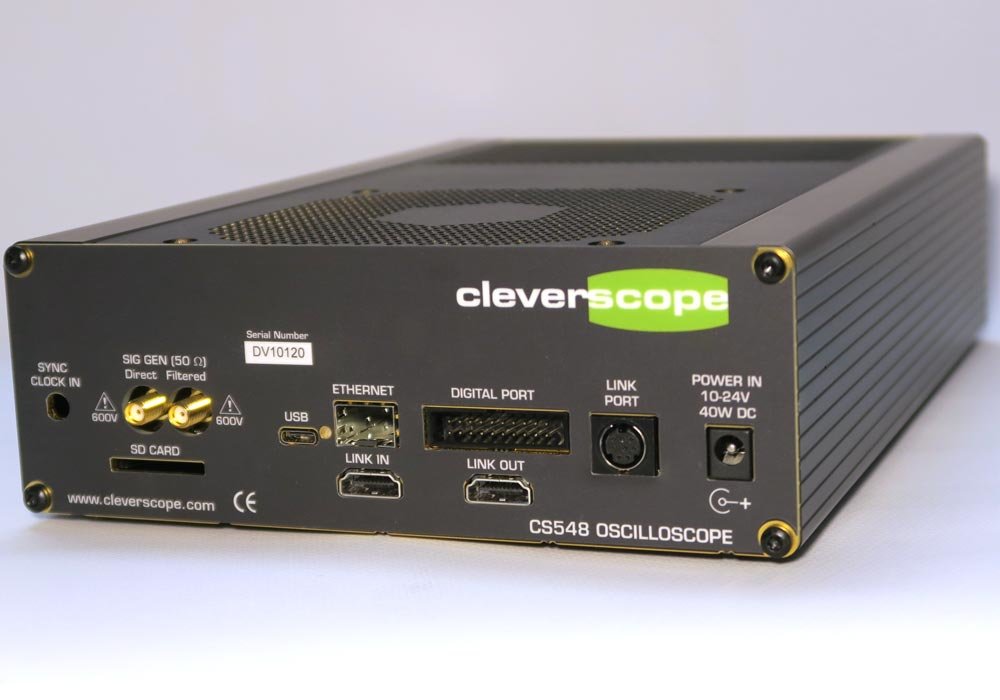

- dane fizyczne
- interfejs USB, gniazdo USB 3-C:
USB 2.0 480Mb/s, przepustowość 30MB/s
USB 3.0 5Gb/s, przepustowość 130MB/s
- Ethernet 10/100/1000 lub Ethernet 1000BASE-LX
- zasilanie zewnętrzne 10-24VDC, moc 42W, zasilacz 100-240VAC, 50-60Hz
- wymiary 280mm x 187mm x 69mm
- waga 2,8kg (moduł), 4,1kg (komplet)
- wersje
- CS548 - wersja 4-wejściowa
- CS538 - wersja 3-wejściowa
- CS528 - wersja 2-wejściowa
- CS518 - wersja 1-wejściowa
- oprogramowanie
- sterowniki pod Windows 7 ... 10, x32, x64
- oprogramowanie aplikacyjne CS302 Cscope4 x64
- zakres dostawy
- moduł CS5x8
- 1-4 sondy 1x/10x
- 1-4 sondy 100x
- 1-4 dławiki
- 2 izolowane sondy cyfrowe CS1301
- zasilacz sieciowy z kablem
- kabel USB 3.0
- adapter SMA-BNC do generatora sygnałów
- moduł SFP do Ethernetu, można wybrać optyczny lub przewodowy
|
|
