Instrukcja montażu
|
 |
| CS714U, CS714 - moduły próbkujące 14-bitowe |
|
- rozdzielczość 14 bitów
- maksymalne próbkowanie 100MS/s
- CS714U - moduł montowany fabrycznie zamiast standardowego 10-bitowego
- CS714 - moduł montowany samodzielnie w miejsce standardowego 10-bitowego
|
|
Instrukcja montażu
|
|
| CS712U, CS712 - moduły próbkujące 12-bitowe |
|
- rozdzielczość 12 bitów
- maksymalne próbkowanie 100MS/s
- CS712U - moduł montowany fabrycznie zamiast standardowego 10-bitowego
- CS712 - moduł montowany samodzielnie w miejsce standardowego 10-bitowego
|
|
Powiększenie
Instrukcja montażu
|
|

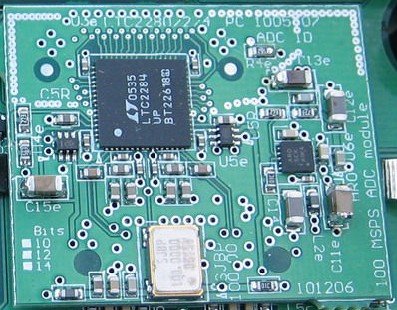

| CS710 - moduł próbkujący 10-bitowe |
|
- rozdzielczość 10 bitów
- maksymalne próbkowanie 100MS/s
- moduł montowany samodzielnie w miejsce 12-bitowego lub 14-bitowego
|
|
Powiększenie
Instrukcja montażu
|
|

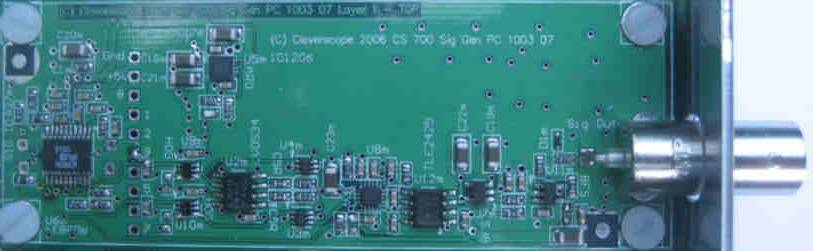

| CS700A - generator sygnałowy |
|
- 1 wyjście BNC
- maksymalne próbkowanie 50MS/s
- metoda generowania - DDS (Direct Digital Synthesis)
- przebiegi: sinus, trójkąt, prostokąt
- pasmo:
sinus, prostokąt - 0.003Hz – 10MHz
trójkąt - 0.003Hz – 1MHz
- zakres napięć 100mVpp – 5Vpp z offsetem DC
- rozdzielczość 10mV
- offset DC ±4V
- impedancja 50Ω
|
|
|
|
| CS800 - pamięć 8MS |
|
- rozszerzenie pamięci do 8MS / kanał
- umożliwia pomiar do 4MS w jednej ramce
- opcja instalowana wyłącznie fabrycznie przy zamawianiu
|
|
Powiększenie
|
|
| CS810 - moduł zewnętrznego zegara |
|
- interfejs zewnętrznego zegara próbkowania
- do zastosowania zamiast standardowego wewnętrznego zegara 100MHz
- złącze typu SMA na tylnym panelu
- impedancja 50Ω
- sygnał wejściowy zegara sinusoidalny lub prostokątny
- amplituda do 3Vpp
- zakres częstotliwości 1MHz – 100MHz
- automatyczne ustalanie częstotliwości wejściowej
- programowe przełączanie zegara wewnetrzny / zewnętrzny
- dodatkowy jitter <0.2ps
- opcja instalowana wyłącznie fabrycznie przy zamawianiu
|
|
