  Moduły µDAQ do pomiarów temperatury na USB - wejścia dla termopar i czujników rezystancyjnych RTD, wejścia i wyjścia cyfrowe TTL



Powiększenie


Powiększenie

Karta katalogowa
Instrukcja

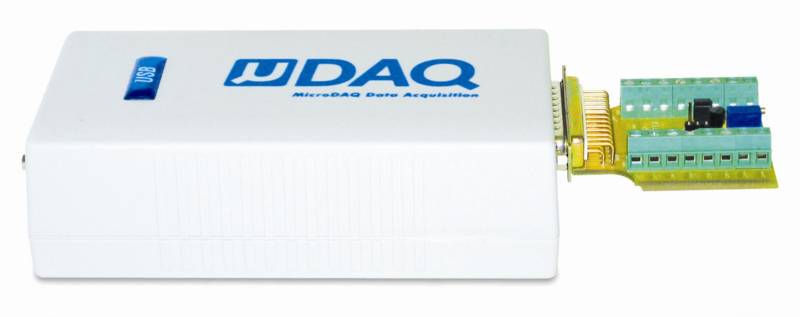

  µDAQ USB-73T - moduły do pomiarów temperatury z termopar

  • wejścia termopar 8, 16 lub 32
  • rozdzielczość 14 bitów
  • dokładność ±1LSB
  • maksymalna szybkość odczytów co 2ms

  • obsługa termopar J, K, E, T, R, S, B, N, C
  • zaciski śrubowe z kompensacją zimnego końca CJC
  • zakres wejściowy ±75mV
  • wzmocnienie sprzętowe 30x
  • błąd offsetu ±0,011mV

  • 24 wejścia/wyjścia cyfrowe 3x 8 bitów
  • zgodność z układem 82C55
  • poziom logiczny TTL

  • USB 1.1 / USB 2.0
  • złącza D-Sub DB25M
    (2x dla USB-73T8, 3x dla USB-73T16, 5x dla USB-73T32)

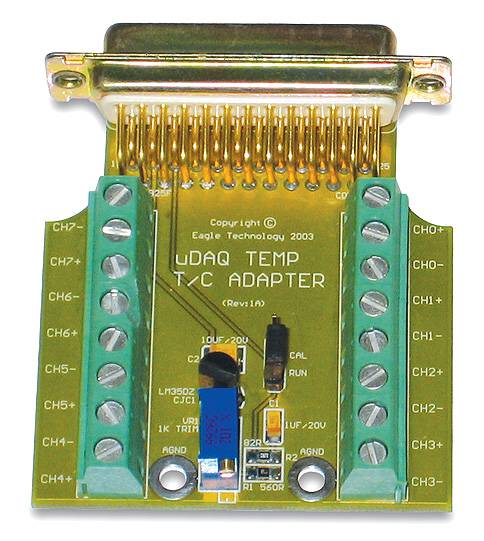

  • w zestawie zaciski śrubowe z CJC do termopar
    (1x dla USB-73T8, 2x dla USB-73T16, 4x dla USB-73T32)
  • zasilanie zewnętrzne 9VDC/500mA
  • wymiary
    45 x 80 x 148 mm (USB-73T8, USB-73T16),
    65 x 80 x 148 mm (USB-73T32)

  • wersje:
    • USB-73T8 - 8 wejść dla termopar
    • USB-73T16 - 16 wejść dla termopar
    • USB-73T32 - 32 wejścia dla termopar

  • oprogramowanie, sterowniki i przykłady
    • Windows 98/ME/XP/2000
    • EDRE SDK
    • EDRE LabView
    • EDRE Testpoint
    • EDRE Agilent-VEE
    • WaveView for Windows


Powiększenie


Powiększenie

Karta katalogowa
Instrukcja
  µDAQ USB-73R - moduły do pomiarów temperatury z czujników rezystancyjnych

  • wejścia czujników rezystancyjnych RTD 16 lub 32
  • rozdzielczość 14 bitów
  • dokładność ±1LSB
  • maksymalna szybkość odczytów co 2ms

  • obsługa czujników rezystancyjnych RTD Pt100 i Pt1000
  • praca w układzie 2-, 3- lub 4-przewodowym

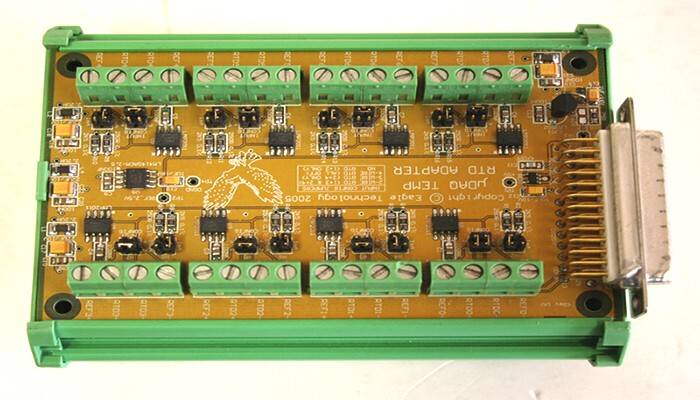

  • zaciski śrubowe z indywidualnymi źródłami prądowymi
    1mA dla Pt1000
    10mA dla Pt100
  • wzmocnienie sprzętowe 1x
  • zakres wejściowy ±2,5V

  • 24 wejścia/wyjścia cyfrowe 3x 8 bitów
  • zgodność z układem 82C55
  • poziom logiczny TTL

  • USB 1.1 / USB 2.0
  • złącza D-Sub DB25M
    (3x dla USB-73R16, 5x dla USB-73R32)
  • w zestawie zaciski śrubowe ze źródłami prądowymi dla czujników RDT i kabel DB25M/F
    (2x dla USB-73R16, 4x dla USB-73R32)
  • zasilanie zewnętrzne 9VDC/500mA
  • wymiary
    45 x 80 x 148 mm (USB-73R16),
    65 x 80 x 148 mm (USB-73R32)

  • wersje:
    • USB-73R16 - 16 wejść dla czujników rezystancyjnych
    • USB-73T32 - 32 wejścia dla czujników rezystancyjnych

  • oprogramowanie, sterowniki i przykłady
    • Windows 98/ME/XP/2000
    • EDRE SDK
    • EDRE LabView
    • EDRE Testpoint
    • EDRE Agilent-VEE
    • WaveView for Windows
