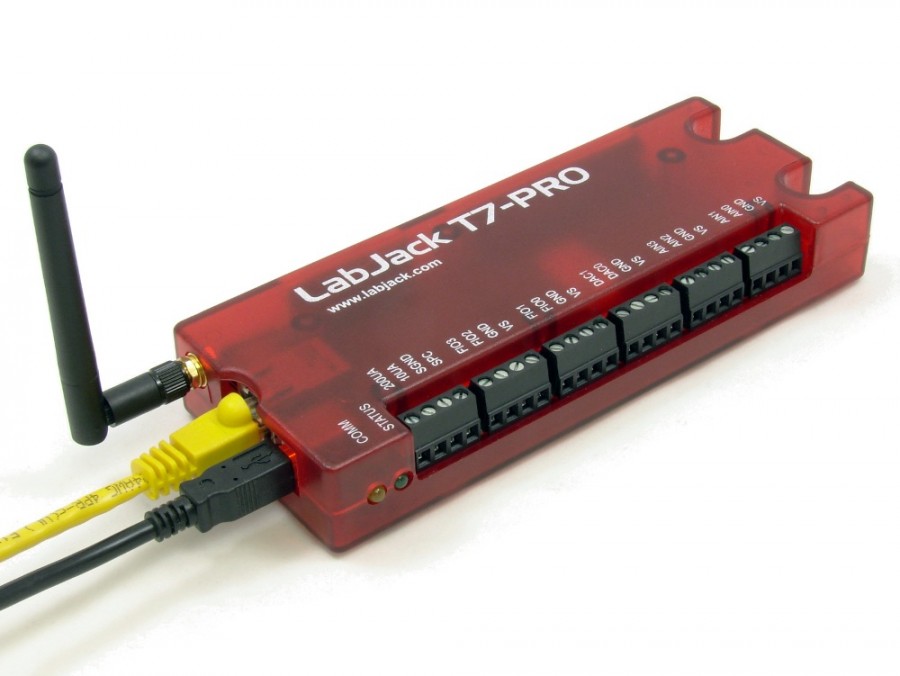

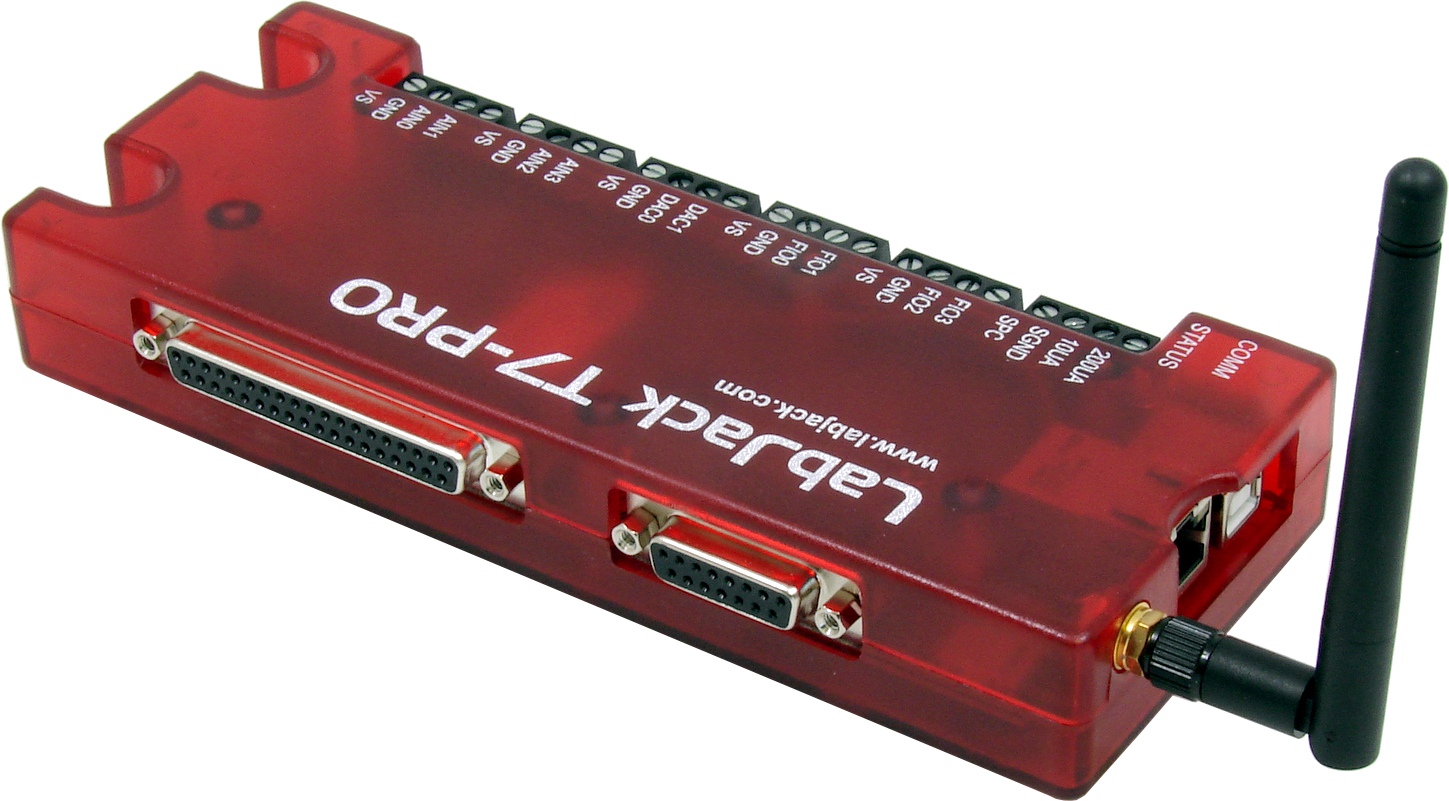

T7-Pro - wielofunkcyjny moduł interfejsu DAQ, przetwornik A/C i C/A na WiFi, USB i Ethernet
(moduł wejść i wyjść analogowych i cyfrowych) |
|
- wejścia analogowe 14SE lub 7DIF
- możliwość zwiększenia do 84 wejść przy pomocy płytki multipleksera Mux80
- rozdzielczość przetwornika ADC 16-bitowa
- próbkowanie do 100kHz (stream)
- bufor pamięci FIFO maksymalnie 32764 bajtów
- zakresy wejściowe ±10V, ±1V, ±0.1V, ±0.01V
- wzmacniacze instrumentalne na wejściach
- wzmocnienia 1x, 10x, 100x, 1000x ustawiane programowo
- zakres wejściowy dopuszczalny ±20V
- impedancja wejściowa 1GΩ
- dodatkowy pomocniczy przetwornik sigma-delta
- rozdzielczość przetwornika ADC 24-bitowa
- mała szybkość, duża rozdzielczość
- poziom szumów <1µVpp
- efektywna rozdzielczość 22-bitowa (zależnie od szybkości próbkowania)
- efektywna rozdzielczość bezszumowa 20-bitowa (zależnie od szybkości próbkowania)
- szybkość przetwarzania 4-160ms / 1 próbkę
- lepsza liniowość i dokładność w porównaniu ze zwykłym przetwornikiem
- wyjścia analogowe 2
- rozdzielczość 12 bitów
- zakres wyjściowy 0-5V
- praca w trybie stream, generowanie przebiegów
- wbudowane 2 wyjścia prądowe
- wydajność 10µA i 200µA
- przydatne w pomiarach rezystancyjnych (rezystory, termistory, RTD)
- 23 linie wejść/wyjść cyfrowych
- niezależne ustawianie każdej linii jako wejścia lub wyjścia H/L
- szybkość odczytu i zapisu 1ms (I/O)
- taktowanie odczytu zegarem sprzętowym (Stream)
- odczyt równolegle w wejściami analogowymi
- wsparcie SPI, I²C, asynchroniczny protokół szeregowy (master)
- możliwość skonfigurowania linii cyfrowych jako timerów, liczników
- opcje pracy: wyjścia PWM, pomiar czasu impulsów, zliczanie impulsów, wejścia kwadraturowe, wejścia i wyjścia impulsowe, wejścia częstotliwościowe
- wbudowany czujnik temperatury
- dokładność maksymalna ±1.5°C
- przydatny jako CJC dla pomiarów z termopar
- wbudowany watchdog
- zadziałanie przy braku komunikacji w określonym czasie
- timeout ≥1ms
- WiFi 802.11b/g
- USB 2.0/1.1 Full Speed
- Ethernet 10Base-T
- zasilanie bezpośrednio z portu USB lub przez zasilacz (WiFi, Ethernet)
- złącza - zaciski śrubowe, DB15 (F), DB37 (F)
- zakres temperatur pracy -40°C - +85°C
- oprogramowanie, sterowniki i przykłady
- akcesoria
- CB15 - zaciski śrubowe
- CB37 V.2.1 - zaciski śrubowe
- DB15 M/F - kabel 1.8m
- DB37 M/F - kabel 0.9m
- EB37 - płytka eksperymentalna
- RB12 - panel do miniaturowych modułów przekaźników i I/O
- Mux80 - płytka multipleksera analogowego
- PS12DC - płytka przełącznika zasilania
- LJTick-CurrentShunt (LJTCS) - konwerter sygnałów pętli prądowej 4-20 mA
- LJTick-DAC (LJTDAC) - 2 wyjścia analogowe napięciowe
- LJTick-Divider (LJTD) - dzielnik napięciowy
- LJTick-InAmp (LJTIA) - 2 wzmacniacze instrumentalne dla sygnałów niskonapięciowych
- LJTick-Proto (LJTP) - płytka prototypowa
- LJTick-RelayDriver (LJTRD) - moduł sterowania 2 przekaźnikami lub obciążeniem
|
|
