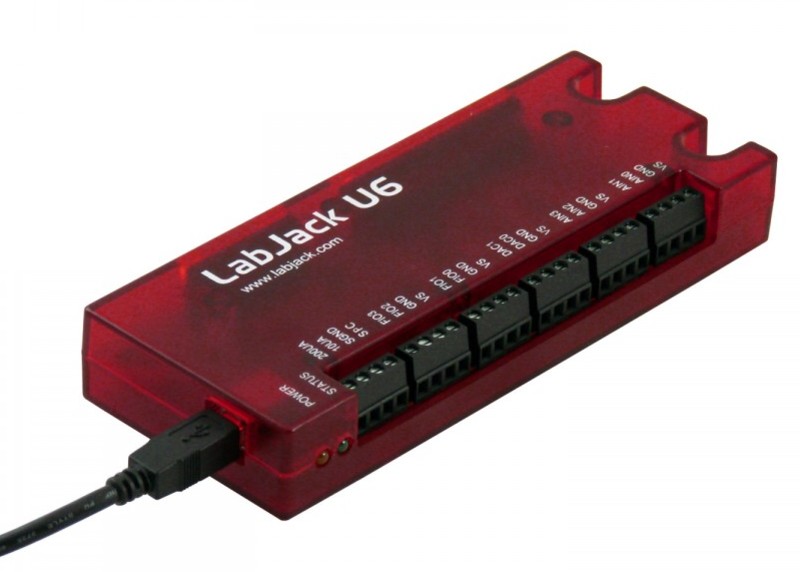

U6 - wielofunkcyjny moduł interfejsu DAQ, przetwornik A/C i C/A na USB
(moduł wejść i wyjść analogowych i cyfrowych) |
|
- wejścia analogowe 14SE lub 7DIF
- rozdzielczość 16-18 bitów (zależnie od szybkości próbkowania)
- próbkowanie 4-50kHz (Stream, zależnie od rozdzielczości, 18-16 bitów), 1-4ms (I/O)
- bufor pamięci FIFO 512-984 próbek (Stream)
- zakresy wejściowe ±10V, ±1V, ±0.1V, ±0.01V
- wzmacniacze instrumentalne na wejściach
- wzmocnienia 1x, 10x, 100x, 1000x ustawiane programowo
- zakres wejściowy dopuszczalny ±12V
- impedancja wejściowa 1GΩ
- wyjścia analogowe 2
- rozdzielczość 12 bitów
- zakres wyjściowy 0-5V
- impedancja wyjściowa 50Ω
- szybkość odświeżania 1-4ms (I/O)
- wbudowane 2 wyjścia prądowe
- wydajność 10µA i 200µA
- przydatne w pomiarach rezystancyjnych (rezystory, termistory, RTD)
- wbudowany czujnik temperatury
- dokładność maksymalna ±2°C
- przydatny jako CJC dla pomiarów z termopar
- 20 linii wejść/wyjść cyfrowych
- niezależne ustawianie każdej linii jako wejścia lub wyjścia H/L
- szybkość odczytu i zapisu 1-4ms (I/O)
- możliwość odczytu do 16 wejść (bitów) jako jednego kanału
- taktowanie odczytu zegarem sprzętowym (Stream)
- odczyt równolegle w wejściami analogowymi
- możliwość skonfigurowania do 4 linii cyfrowych jako timerów
- opcje pracy: wyjście PWM, pomiar czasu impulsów, zliczanie impulsów, wejście kwadraturowe
- możliwość skonfigurowania do 2 linii cyfrowych jako liczników 32-bitowych
- możliwość uzyskania do 6 wejść zliczających
- częstotliwość wejściowa do 8MHz
- USB 2.0/1.1 Full Speed
- zasilanie bezpośrednio z portu USB
- złącza - zaciski śrubowe, DB15 (F), DB37 (F)
- zakres temperatur pracy -40°C - +85°C
- oprogramowanie, sterowniki i przykłady
- Windows 98/ME/2000/XP, PocketPC, Linux, Mac OS X
- LabView VI, LabWindows/CVI, Matlab, VEE
- C, C/C++, C#, VC6, VB6, VBA, VB.NET, PureBasic
- .NET, Delphi, Java, Python, Igor Pro
- DAQFactory Express Software (Windows 2000/XP) i przykłady
- Firmware upgrade
- Oprogramowanie ze stron LabJack
- akcesoria
- CB15 - zaciski śrubowe
- CB37 - zaciski śrubowe
- EB37 - płytka eksperymantalna
- RB12 - panel do miniaturowych modułów przekaźników i I/O
- LJTick-CurrentShunt (LJTCS) - konwerter sygnałów pętli prądowej 4-20 mA
- LJTick-DAC (LJTDAC) - 2 wyjścia analogowe napięciowe
- LJTick-Divider (LJTD) - dzielnik napięciowy
- LJTick-InAmp (LJTIA) - 2 wzmacniacze instrumentalne dla sygnałów niskonapięciowych
- LJTick-Proto (LJTP) - płytka prototypowa
- LJTick-RelayDriver (LJTRD) - moduł sterowania 2 przekaźnikami lub obciążeniem
|
|
