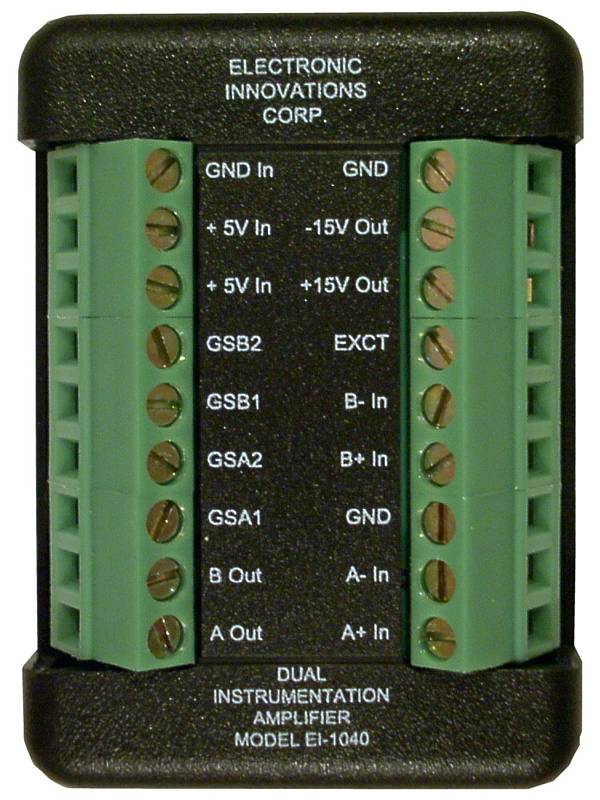

| EI1040 - podwójny wzmacniacz instrumentalny |
|
- dwukanałowy precyzyjny wzmacniacz instrumentalny
- zawiera 2 układy Burr-Brown/TI PGA204
- zakres napięć wejściowych ±10V
- wzmocnienia 1, 10, 100, 1000
- programowanie wzmocnień z wyjść cyfrowych lub zworkami
- zasilanie z +5V/0.1A
- wyprowadzone dodatkowe zasilania +15V/8mA i -15V/8mA
- wyprowadzone napięcie odniesienia 4.096V/3mA
|
|
Powiększenie
Powiększenie
Karta katalogowa
|
|

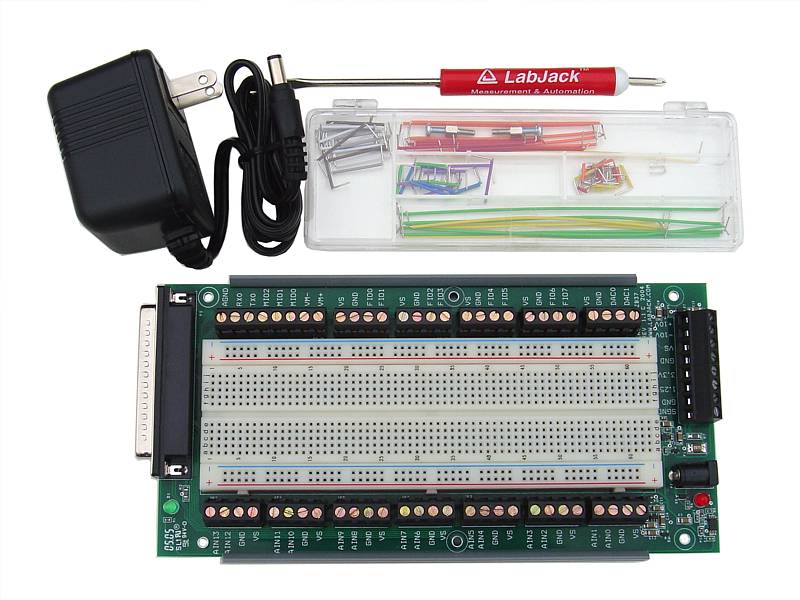

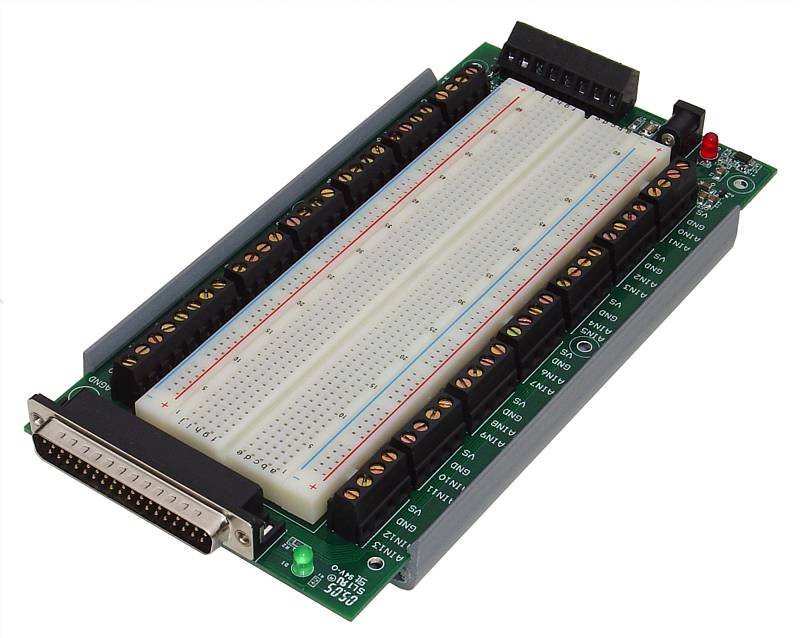

| EB37 - płytka eksperymantalna |
|
- płytka eksperymentalna do modułów U6, U6-Pro, UE9 i UE9-Pro
- bezpośrednie podłączenie do złącza DB37 na module
- możliwość podłączenia dodatkowym kablem DB37
- zielona dioda LED sygnalizująca zasilanie +5V z UE9
- czerwona dioda LED sygnalizująca zasilanie +5V z zasilacza
- dodatkowe napięcia ±10V, 3.3V i 1.25V
- obszar prototypowy 165mm x 56mm
- w komplecie śrubokręt, zworki i zasilacz
|
|
Powiększenie
Karta katalogowa
Moduły I/O Grayhill
Moduły I/O Opto-22
|
|

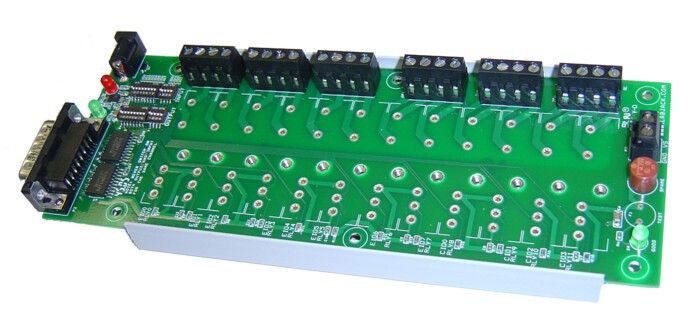

| RB12 - panel do dodatkowych modułów przekaźników i I/O |
|
- panel do modułów U3-LV, U3-HV, U6, U6-Pro, UE9 i UE9-Pro
- bezpośrednie podłączenie do złącza DB15 na module
- możliwość podłączenia dodatkowym kablem DB15
- możliwość zainstalowania do 12 różnych modułów
- modułów nie ma w komplecie
- możliwość zainstalowania modułów produkcji Opto-22, Grayhill
- moduły dostępne u wielu dystrybutorów, np. Digikey, Alliedelec, Newark
- zielona dioda LED sygnalizująca zasilanie +5V z U2 lub UE9
- czerwona dioda LED sygnalizująca zasilanie +5V z zasilacza
- w komplecie śrubokręt
|
|
Powiększenie
Karta katalogowa
Moduły I/O Grayhill
|
|

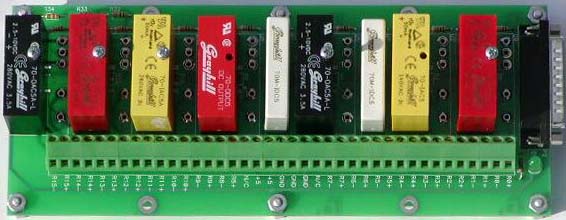

| RB16 - panel do dodatkowych modułów przekaźników i I/O |
|
- panel do modułu U12
- podłączenie do złącza DB25 na module kablem DB25
- możliwość zainstalowania
do 16 różnych modułów miniaturowych
do 8 różnych modułów standardowych rozmiarów
- modułów miniaturowych nie ma w komplecie
- możliwość zainstalowania modułów produkcji Grayhill, Crydom, Kyoto
- moduły dostępne u wielu dystrybutorów, np. Future Electronics, Digikey
- zielona dioda LED sygnalizująca zasilanie +5V z U12
|
|
