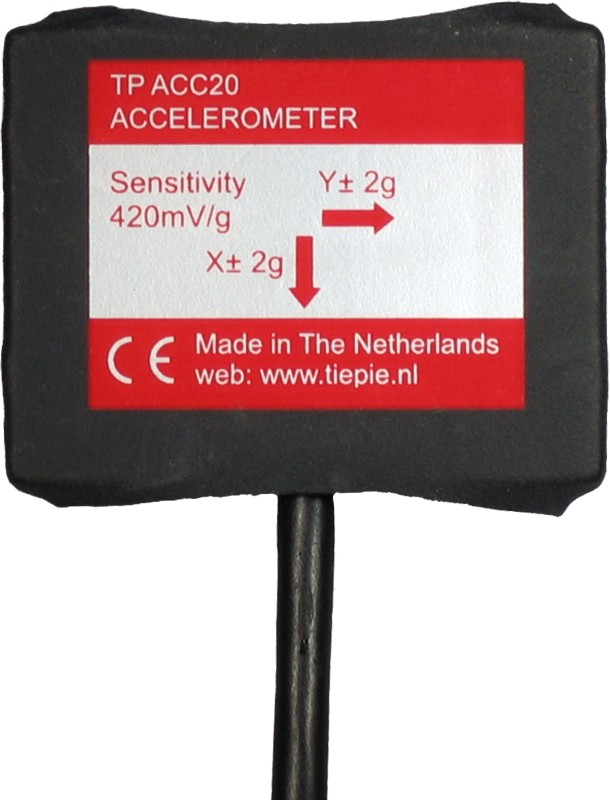

| Akcelerometr dwuosiowy TP-ACC20 |
|
- parametry czujnika
- zakres ±2g
- czułość typowo 420mV/g
- praca w 2 osiach X, Y
- napięcie wstępne dla 0g typowo 1.5V
- przesunięcie 0g względem temperatury <±0.5mg/°C
- pasmo 500Hz
- częstotliwość rezonansowa czujnika typowo 5.5kHz
- pomiar przyspieszeń dynamicznych i stałych (grawitacja)
- zasilanie z gniazda zewnętrznego urządzenia <0.5mA

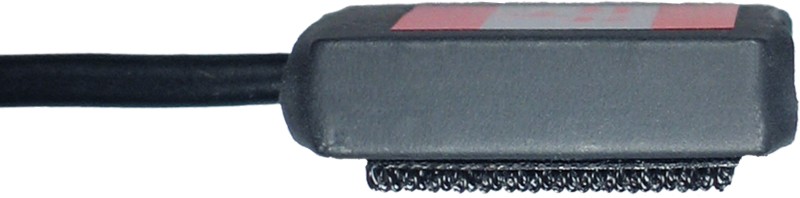

- wymiary 35mm x 30mm x 9mm
- waga 20g
- długość kabla 2.5m
- przycisk wyzwalania ręcznego
- wymiary:
długość (bez kabla) 47mm
średnica 18mm
- złącze przycisku BNC męskie
- złącze kabla izolowane BNC żeńskie
- długość kabla 2m

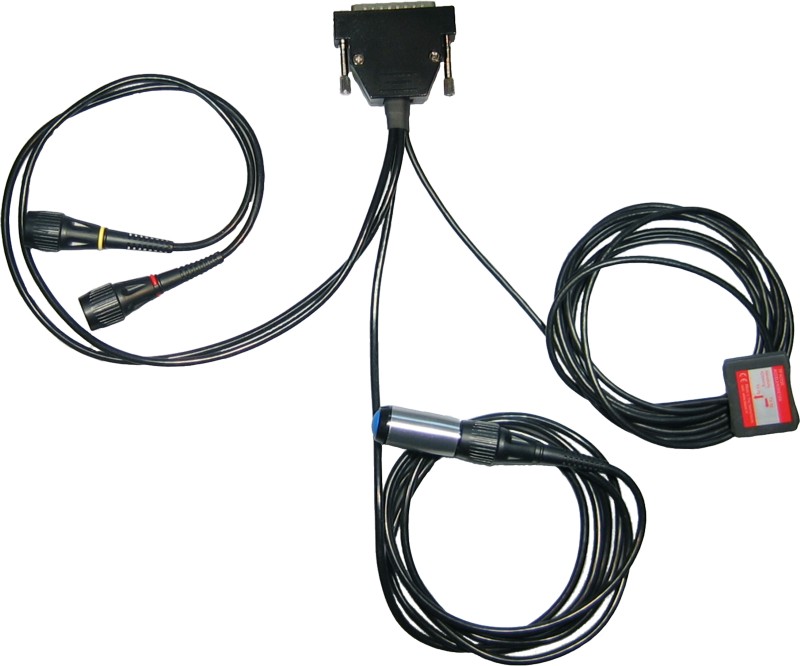

- złącza
- typ złącza zależny od modelu
- złącze D-Sub 9-pinowe męskie - model TP-ACC20-09
podłączane do Handyscope HS5
- złącze D-Sub 25-pinowe męskie - model TP-ACC20-25
podłączane do Handyscope HS3, Handyscope HS4, Handyscope HS4 DIFF i ATS5004D
- 2 złącza sygnałowe BNS żeńskie
- długość kabla 50 cm
- całkowita waga 200 g
- wersje
- TP-ACC20-25 - podłączenie do Handyscope HS3, Handyscope HS4, Handyscope HS4 DIFF i ATS5004D
- TP-ACC20-09 - podłączenie do Handyscope HS5
|
|
