| Handyscope HS4 - przystawka oscyloskopowa DSO |
|
- wejścia sygnałowe

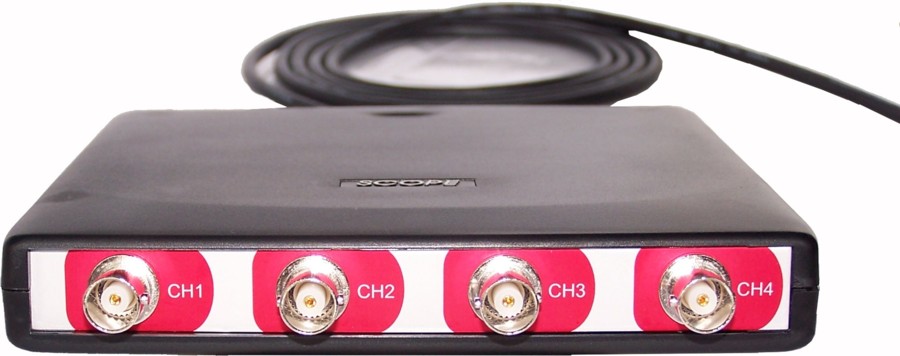

- 4 wejścia BNC
- równoczesny pomiar na wszystkich wejściach
- maksymalne próbkowanie:
- model HS4-50
50 MS/s - 12 bitów
3.125 MS/s - 14 bitów
195.3 kS/s - 16 bitów
- model HS4-25
25 MS/s - 12 bitów
3.125 MS/s - 14 bitów
195.3 kS/s - 16 bitów
- model HS4-10
10 MS/s - 12 bitów
3.125 MS/s - 14 bitów
195.3 kS/s - 16 bitów
- model HS4-5
5 MS/s - 12 bitów
3.125 MS/s - 14 bitów
195.3 kS/s - 16 bitów
- maksymalny streaming (z nowym sterownikiem min. v.7.1.10 pod Windows):
- model HS4-50
500 kS/s - 12 bitów
480.8 kS/s - 14 bitów
195.3 kS/s - 16 bitów
- model HS4-25
250 kS/s - 12/14 bitów
195.3 kS/s - 16 bitów
- model HS4-10
100 kS/s - 12 bitów
99.2 kS/s - 14 bitów
97.7 kS/s - 16 bitów
- model HS4-5
50 kS/s - 12/14 bitów
48.8 kS/s - 16 bitów
- maksymalny streaming 10 kS/s (ze starym sterownikiem pod Windows)
- rozdzielczość: 16, 14 lub 12 bitów, ustawiana przez użytkownika
- rozdzielczość:
12 bitów dla próbkowania do 50MS/s
14 bitów dla próbkowania do 3.125MS/s
16 bitów dla próbkowania do 195.3125kS/s
- pasmo przenoszenia DC-50MHz (-3dB)
- zakresy napięć 200mV...80V, pełna skala
- sprzęganie wejścia AC, DC
- impedancja wejściowa 1MΩ / 30pF
- zabezpieczenie wejść ±200V (DC + AC peak <10kHz)
- pamięć 128kS / kanał
- układ wyzwalania
- źródło: CH1, CH2, CH3, CH4, AND, OR, zewnętrzny sygnał cyfrowy
- tryby wyzwalania: zbocze narastające, zbocze opadające, wewnątrz okna, zewnątrz okna, szczyt
- dopasowanie poziomu 0-100% pełnej skali
- dopasowanie histerezy 0-100% pełnej skali
- rozdzielczość 0.025% (12 bitów)
- pretrigger 0-128kS
- posttrigger 0-128kS
- dane fizyczne

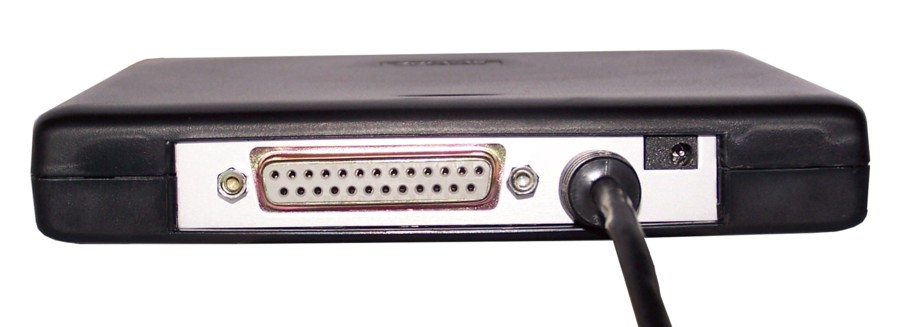

- interfejs USB 2.0 High Speed (480 Mbit/s), zgodny z USB 1.1 Full Speed (12 Mbit/sec) i z USB 3.0
- możliwość podłączenia do 127 modułów do jednego PC
- zasilanie z portu USB 500mA max (2.5W max)
- zasilanie przez złącze zewnętrzne 1500mA max (7.5W max) - jeśli USB nie wystarczy
- wymiary 170mm x 140mm x 25mm
- waga 480g
- długość kabla USB 1.8m
- wersje
- Handyscope HS4-50 - 50MS/s
- Handyscope HS4-25 - 25MS/s
- Handyscope HS4-10 - 10MS/s
- Handyscope HS4-5 - 5MS/s
- oprogramowanie
- sterownik pod Windows 98/ME/2000/XP/Vista/7/8 (32/64bit)
- Multi Channel pod Windows 98/ME/2000/XP/Vista/7/8 (program w polskiej wersji językowej)
- narzędzia dla programistów:
biblioteka dla aplikacji 32-bitowych pod Windows 98/ME/2000/XP/Vista/7/8 (32/64 bit)
biblioteka dla aplikacji 64-bitowych pod Windows XP/Vista/7/8 (64 bit)
przykłady dla Borland C++ Builder
przykłady dla Borland Delphi
przykłady dla Visual Basic 6
przykłady dla LabView
przykłady dla Matlab 6.5.1 i wyżej
przykład streamingu dla Matlab 6.5.1 i wyżej (zawiera adapter wywołania zwrotnego do zdarzeń COM)
sterownik do DasyLab
przykłady dla Python
pakiety dla Python 2.4, 2.5, 2.6, 2.7

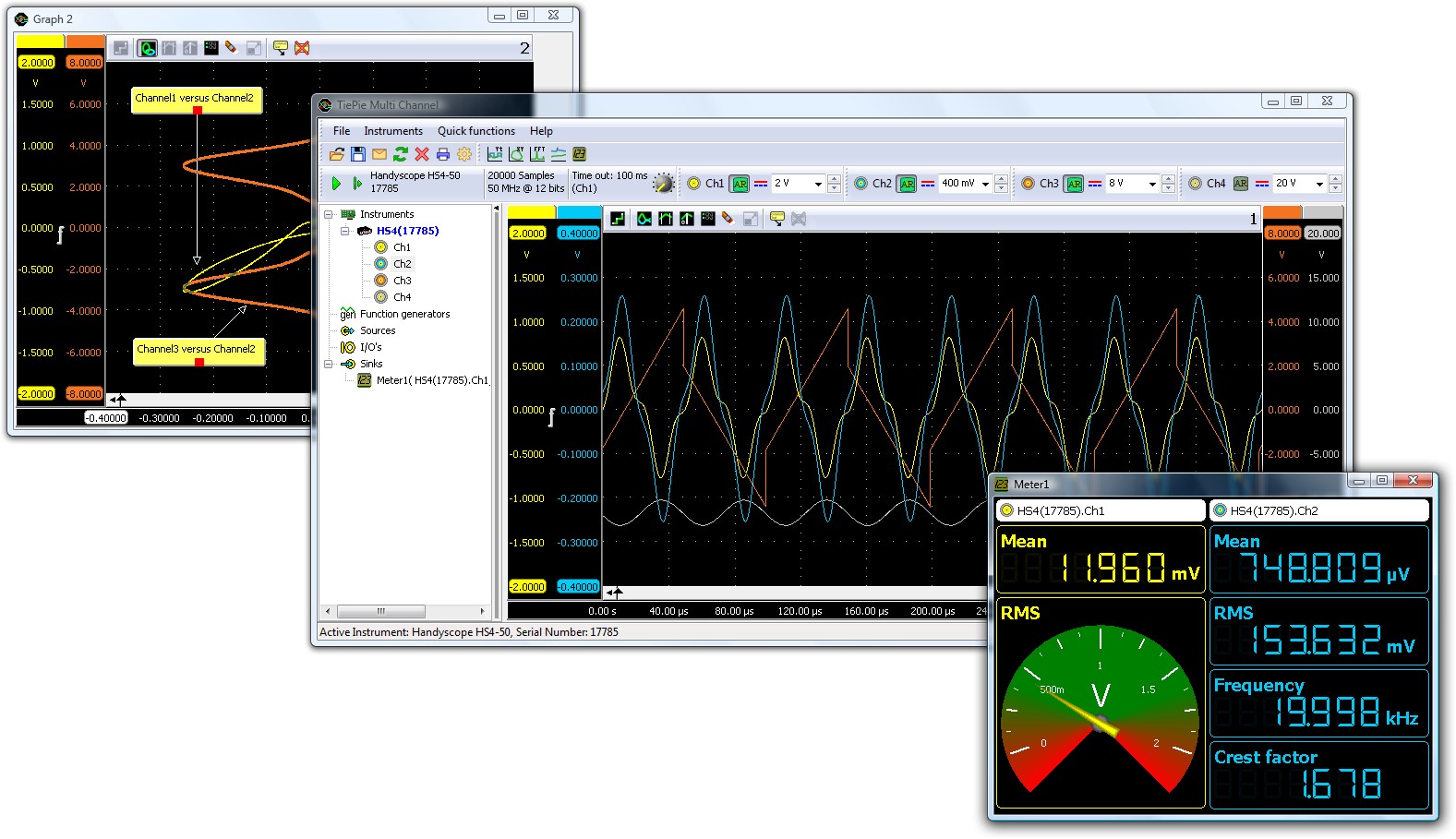

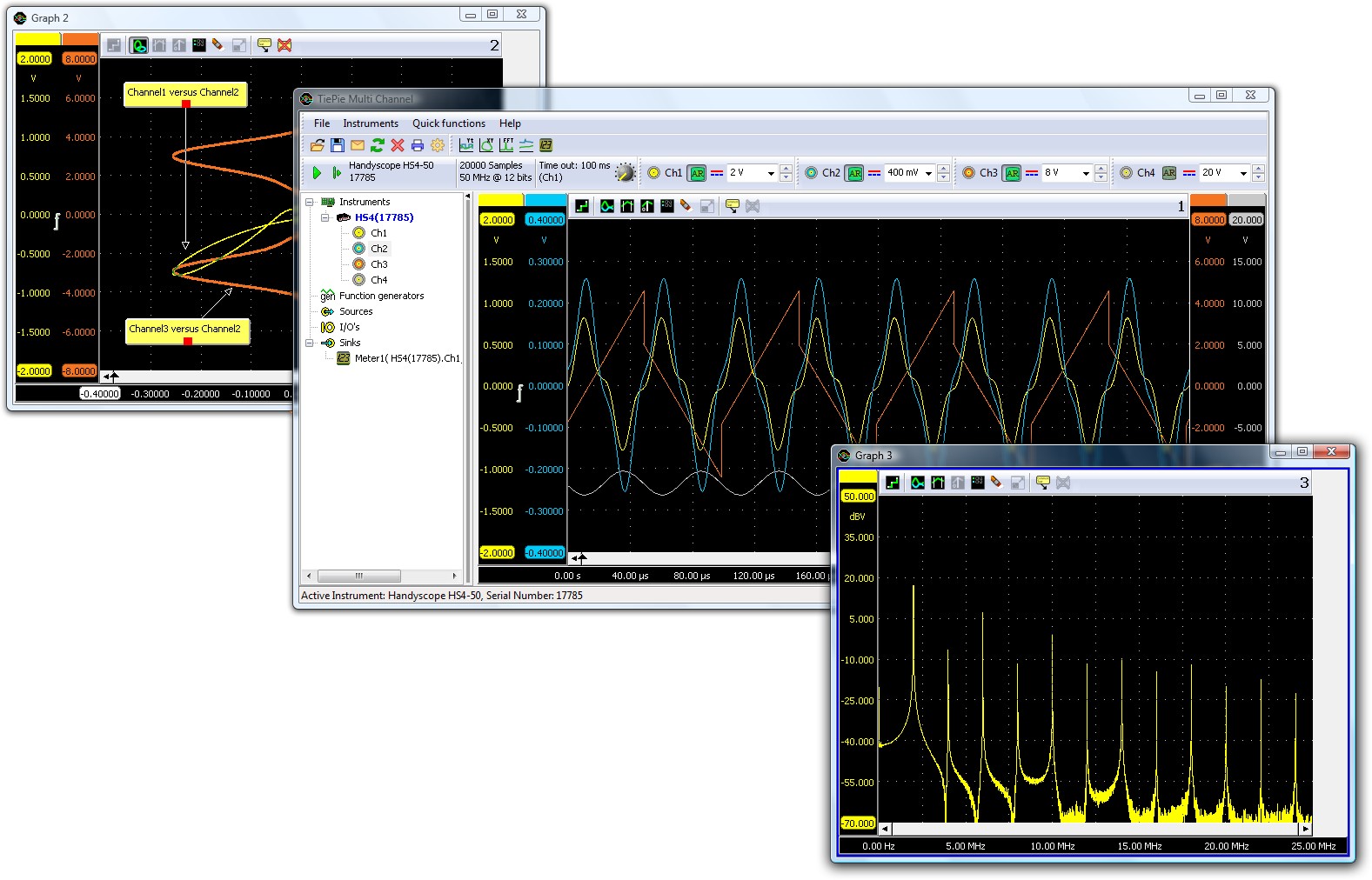

- tryby pracy: oscyloskop cyfrowy (DSO), analizator widma, woltomierz, rejestrator
- zakres dostawy
- moduł Handyscope HS4
- kabel zasilania zewnętrznego z PS/2 (złącze myszy lub klawiatury)
- 4 sondy oscyloskopowe HP-3060 - 1:1, 6MHz / 1:10, 60MHz
- instrukcja drukowana
- płyta CD z oprogramowaniem
|
|
